一、y型升降式锻钢概述：
有三种阀盖设计形式.**种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接.**种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
二、y型升降式锻钢止回阀标准材质明细表：
|
序号
|
零件名称
|
cstoastm
|
astoastm
|
sstoastm
|
|
|
a105
|
f22
|
f304（l）
|
f316（l）
|
||
|
1
|
阀体
|
a105
|
a182f22
|
a182f304（l）
|
a182f316（l）
|
|
2
|
阀瓣
|
a276420
|
a276304
|
a276 304（l）
|
a276316（l）
|
|
3
|
阀盖
|
a105
|
a182f22
|
a182f304（l）
|
a182f316（l）
|
|
4
|
铭牌
|
ss
|
|||
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。cs=碳钢;as=合金钢;ss=不锈钢

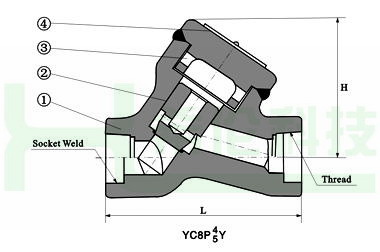

三、y型升降式锻钢连接尺寸：
|
nps
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
l
|
98
|
98
|
110
|
120
|
140
|
140
|
170
|
200
|
|
|
h（开）
|
85
|
85
|
95
|
105
|
114
|
114
|
132
|
145
|
|
|
重量
|
3.1
|
3.0
|
3.7
|
6.5
|
8.5
|
8.0
|
10.9
|
12.5
|
|
四、y型升降式锻钢止回阀结构特点：
1.英络克牌"y"型截止阀和止回阀阀门符合ansi b16.34.检验与测试按api598,标记按mss-sp-25。
2.全径和缩径
3.升降式和球式止回阀
4.按需内置弹簧
5.可拆卸实习阀瓣
6.自定义压板压套式
7.整体式上密封座
8.明杆支架型（os&y）
9.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
10.承插端符合asme b16.11
11.螺纹连接端（npt）符合ansi/asme b1.20.1
12.阀瓣可变换为针型、节流型、球型、止回型
五、y型升降式锻钢订货说明：
1.升降式锻钢止回阀.产品名称;
2.锻钢止回阀产品型号;
3.锻钢止回阀公称压力;
4.锻钢止回阀使用介质;
5.锻钢止回阀使用温度;
6.锻钢止回阀产品材料;
7.锻钢止回阀连接方式（承插焊、内螺纹、法兰）;
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的希伦科技阀门专家为您审核把关。
